Mesh-Schnitt
Präzise Schnitte mit verschiedenen Modi — vom freien Plane-Cut bis zum automatischen Druckbett-Layout.
STLMaid bringt fünf komplementäre Schnittmodi unter eine Oberfläche — vom freien Plane-Cut bis zur klick-basierten Selektion einzelner Detail-Teile. Egal ob ein Modell zu groß fürs Druckbett ist, mehrere Körper enthält oder ein eingebettetes Detail (Helm-Visier, Schiffsdetail) herausgelöst werden soll — der passende Modus ist immer da, mit konsistenter Steuerung und sauberen Schnittflächen.
Schnittmodi
Fünf Modi decken den gesamten Workflow ab — Plane-basiert für klare Trennlinien, Selektions-basiert für komplexe Strukturen:

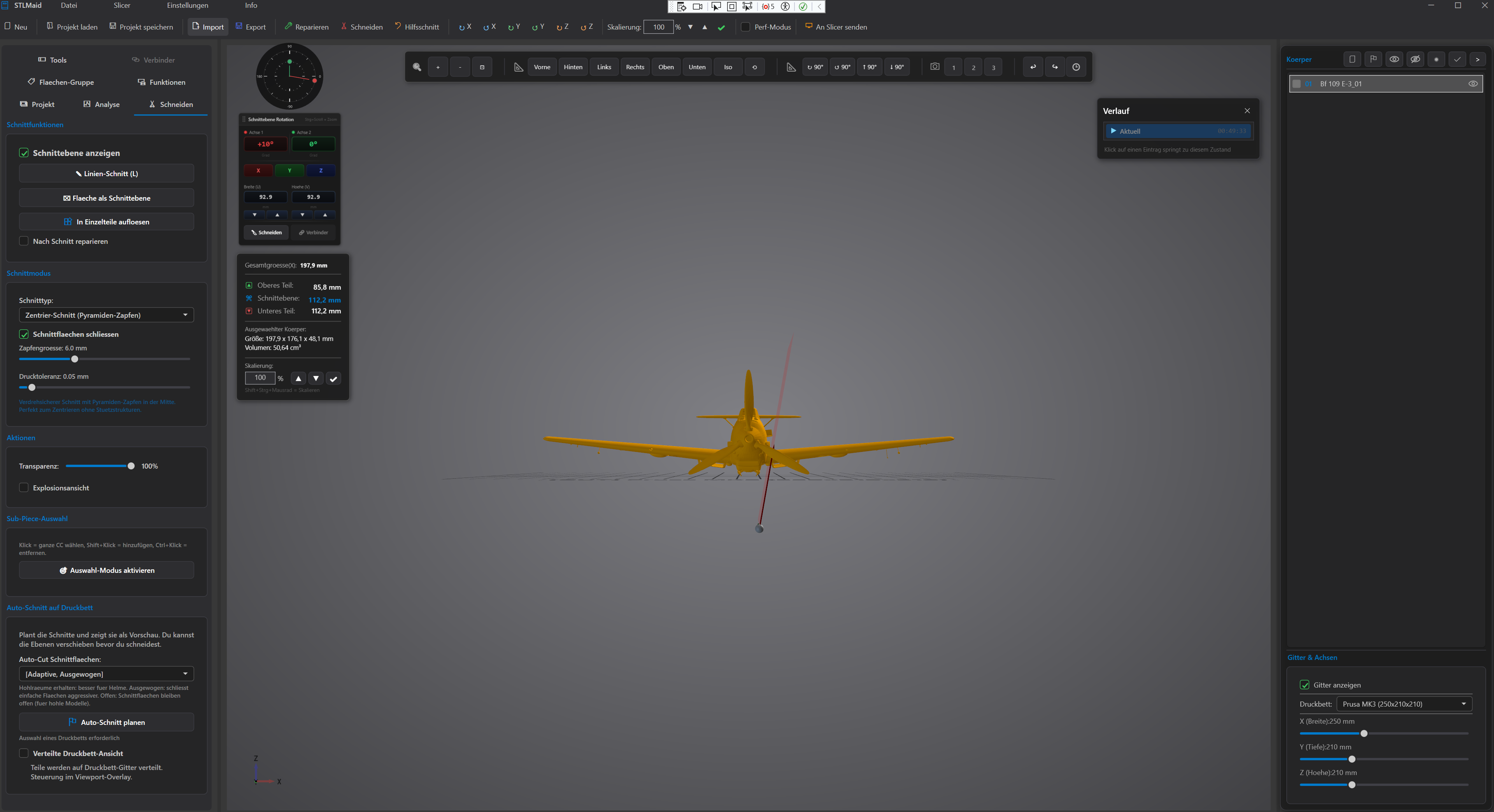

- Ebene — klassischer Plane-Cut mit Gizmo zum Verschieben und Drehen, mit live Vorschau.

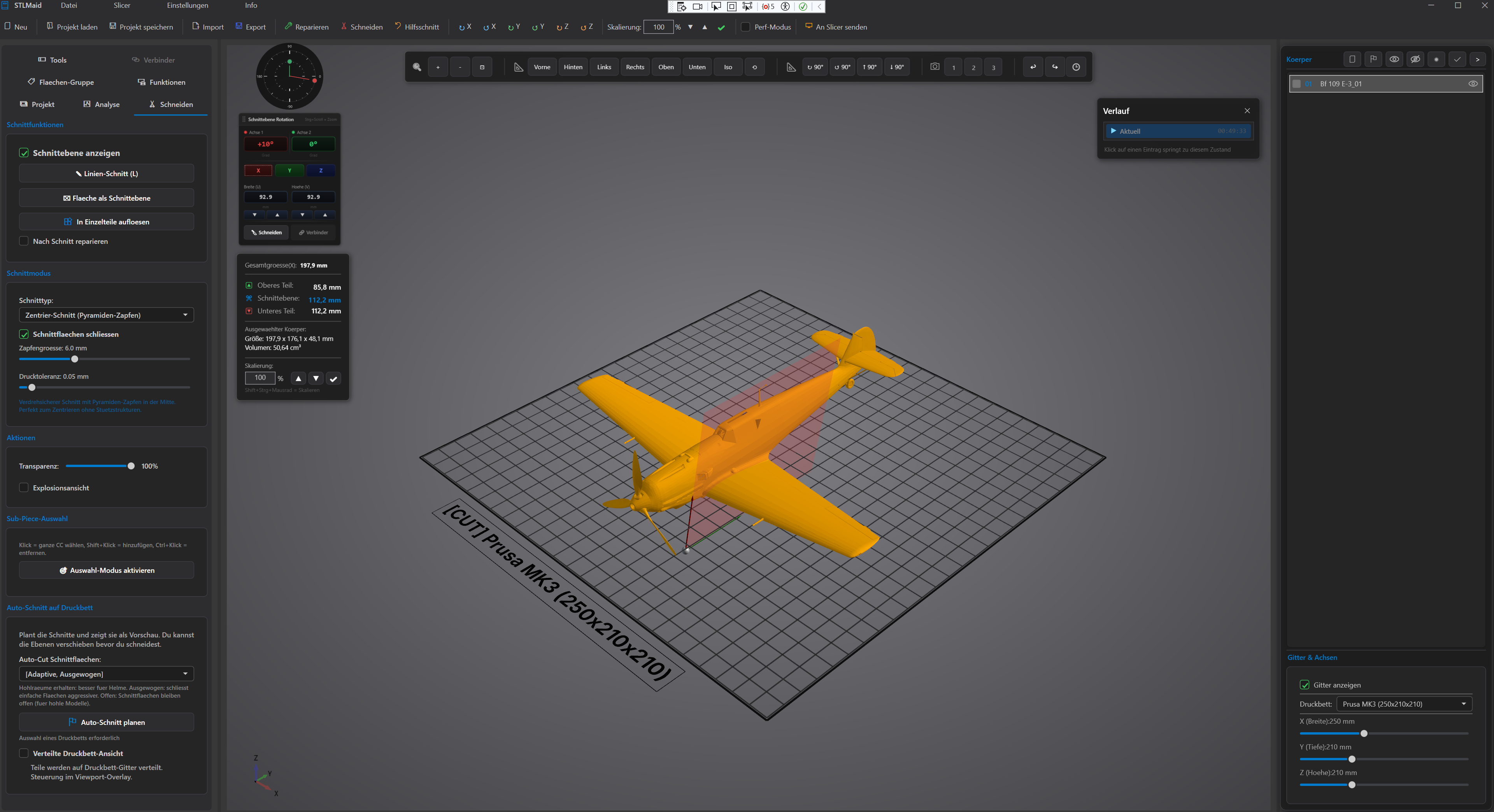

- Box — begrenzte Schnitt-Region. Schneidet nur innerhalb einer definierten Fläche, der Rest des Modells bleibt unberührt.
- Freiform — manuelles Plane-Positionieren ohne Snap-Constraints, für unkonventionelle Schnittwinkel.

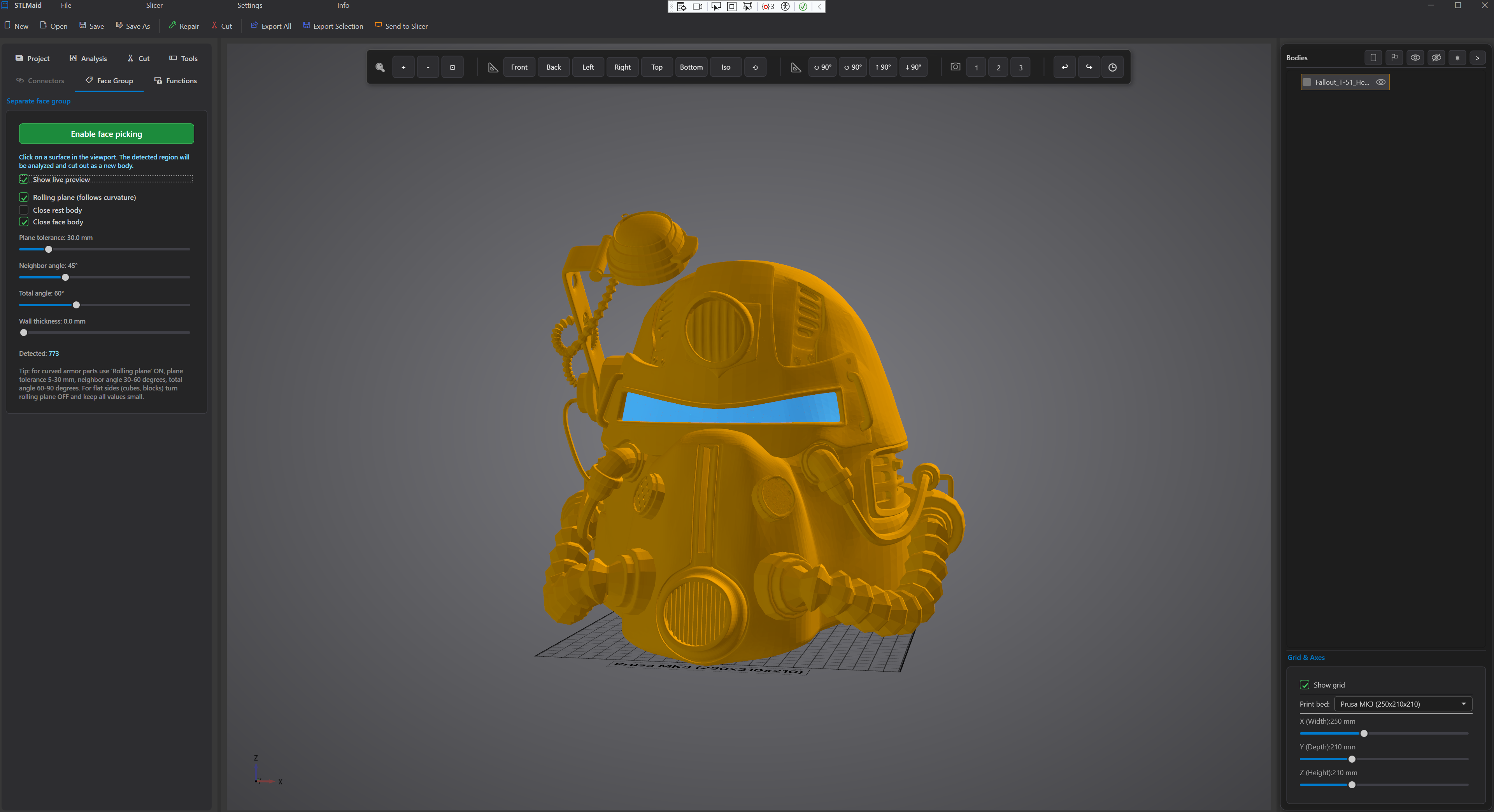

- Face Groups — Schnitt entlang existierender Face-Group-Grenzen. Ideal für strukturierte Modelle: ein Helm-Visier lässt sich in einem Klick heraustrennen, wenn es als eigene Group exportiert wurde.

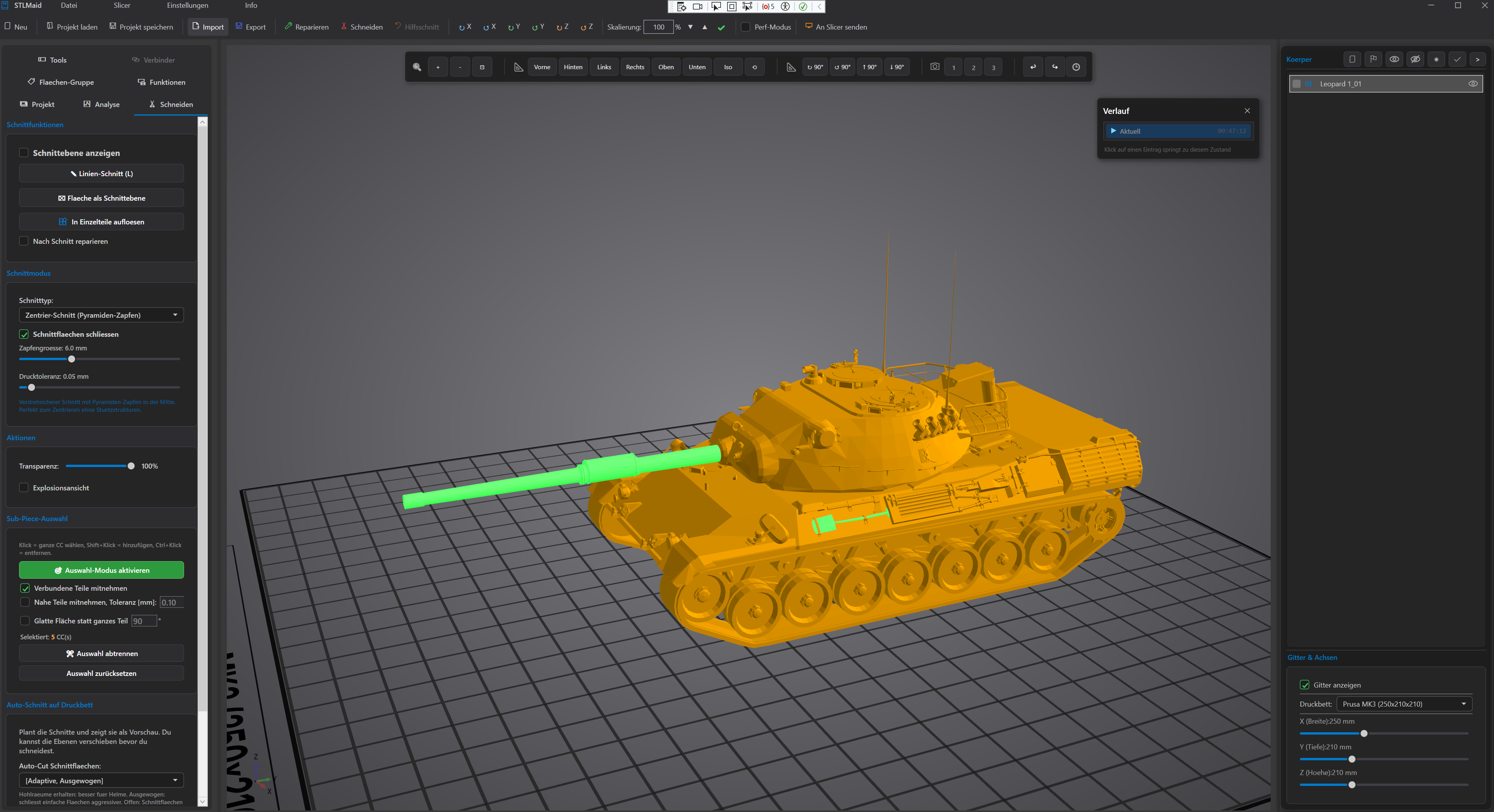

- Selektion — Klick-basierte Flächenauswahl, separiert die markierte Region als eigenen Körper. Damit lassen sich auch in komplexen Modellen ohne saubere Group-Struktur (Tank-Aufbauten, Schiffsdetails) gezielt einzelne Detail-Teile herauslösen.
Egal welcher Modus — die Form der Schnittfläche selbst wählst du im nächsten Abschnitt.
Schnittarten
Vier Profil-Typen für die Schnittfläche selbst — von einfach gerade bis selbsthaltend verzahnt:

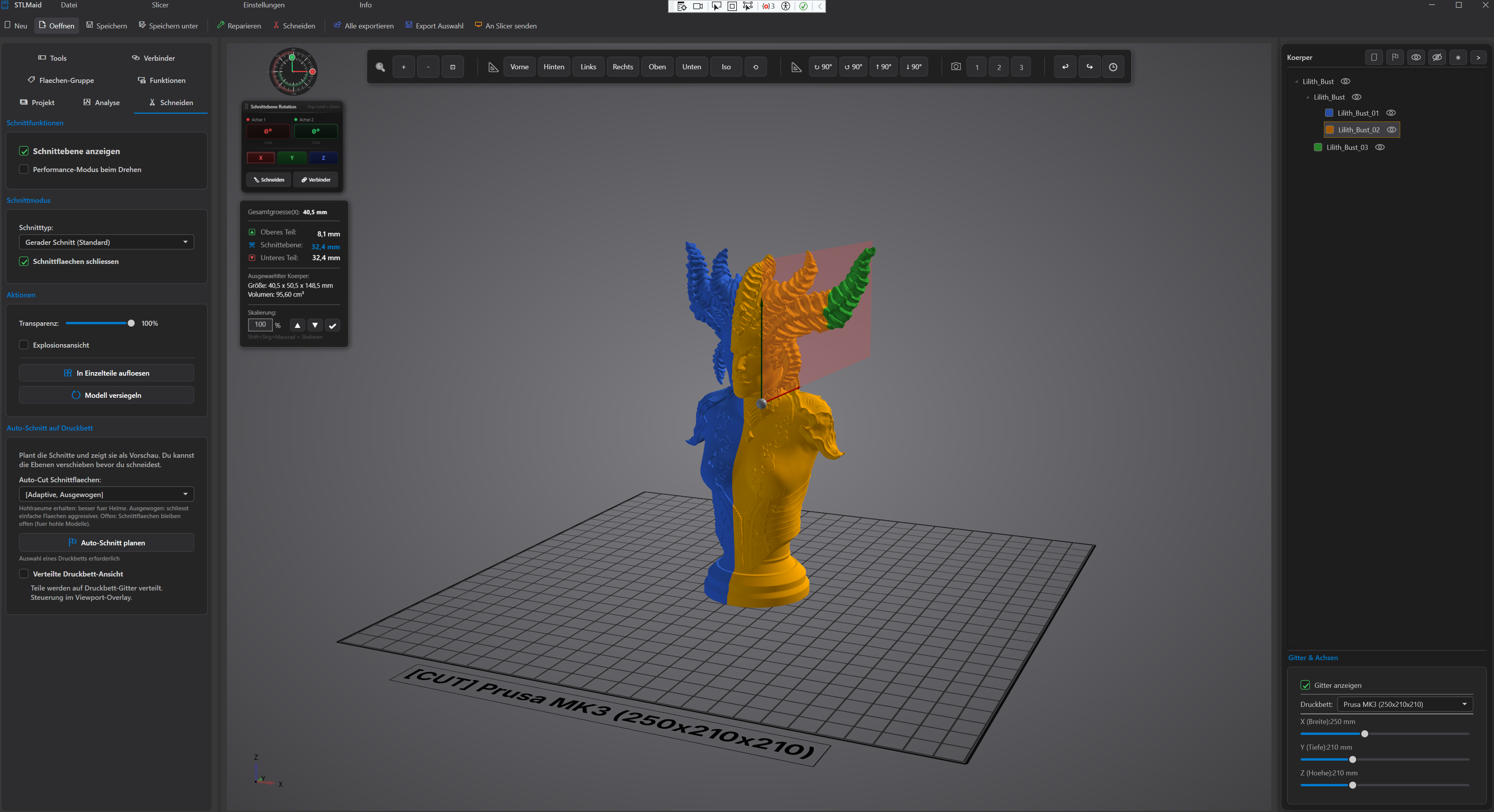

- Flat — gerader Schnitt ohne Profil. Schnell, präzise, zwei saubere Hälften. Ideal für geklebten Zusammenbau oder wenn nur die Druckbarkeit zählt.

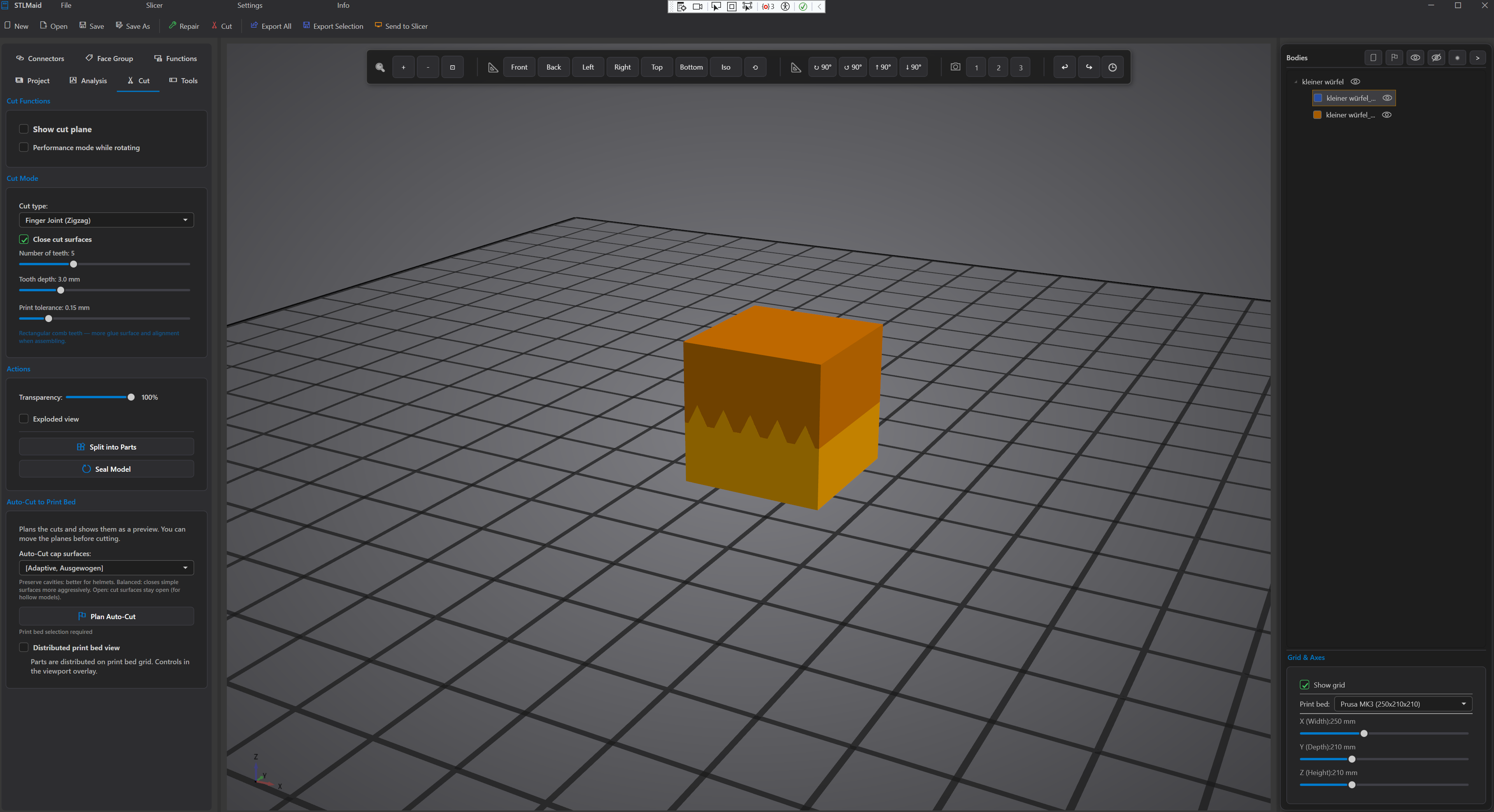

- Finger Joint — kammartig ineinandergreifende Finger. Große Klebefläche, präzise Re-Alignierung, ohne mechanische Selbsthaltung.

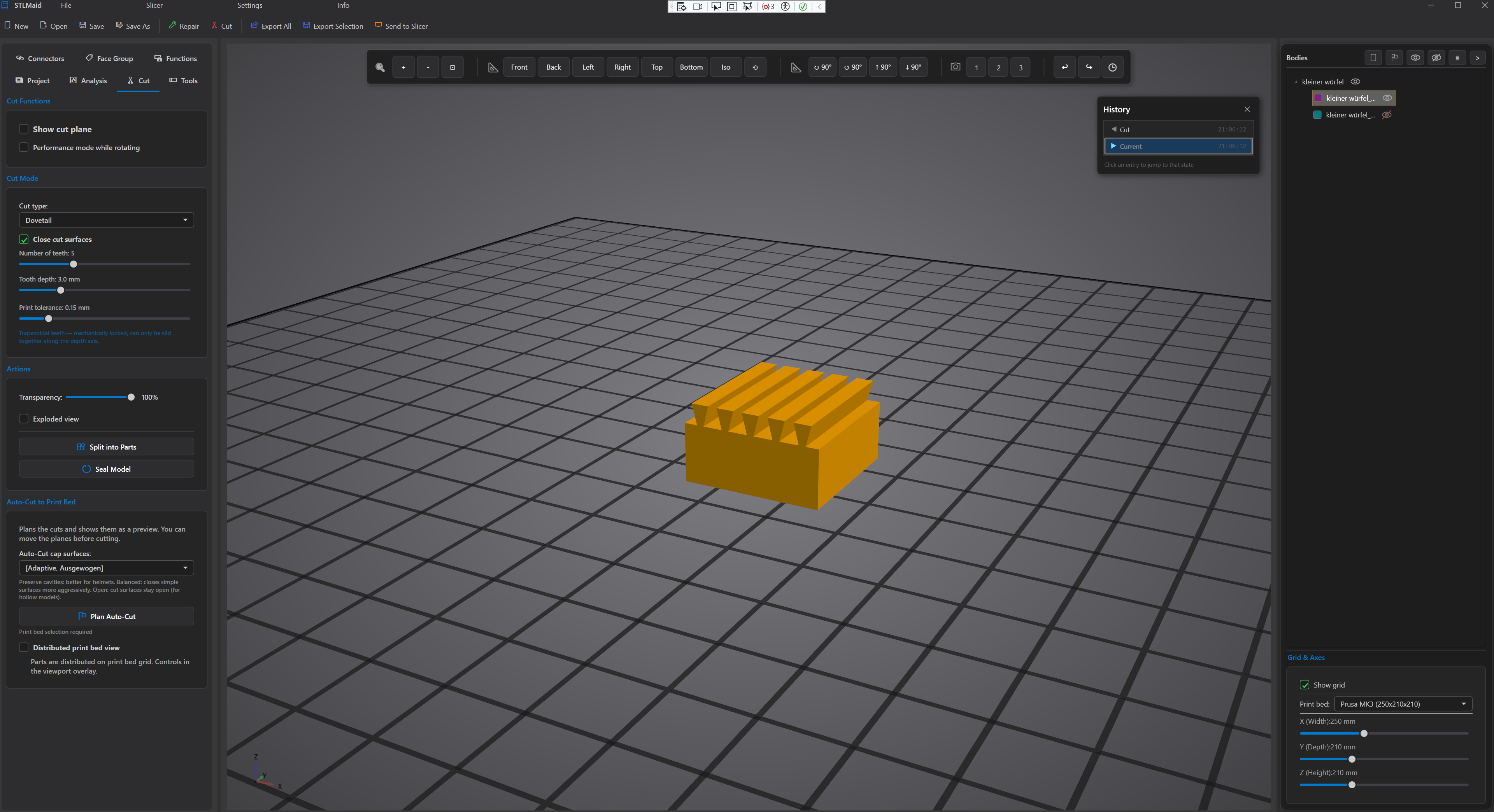

- Dovetail (Schwalbenschwanz) — sich verjüngendes Profil, mechanisch verriegelt. Hält ohne Klebung, mit konfigurierbarer Toleranz für deinen Drucker.

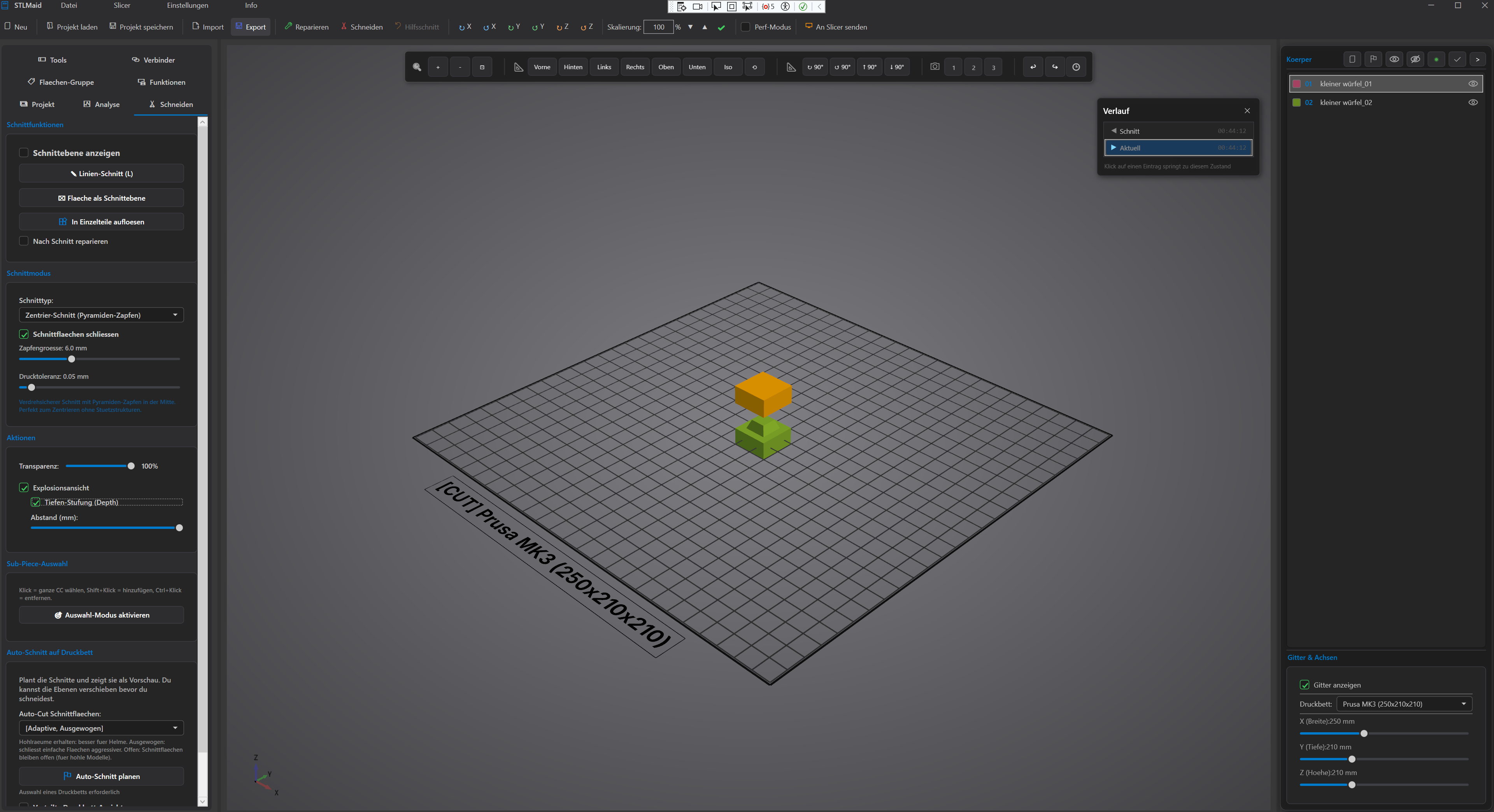

- Pyramide — pyramidenförmige Zähne, tief verzahnt. Zentriert beim Zusammenbau und verteilt die Last großflächig — für tragende Modelle oder häufiges Auseinandernehmen.
Toleranzen sind durchgängig parametrisiert: ein einmal eingestellter Wert passt zu deinem Drucker und lässt sich projektweit speichern.
Auto-Cut fürs Druckbett

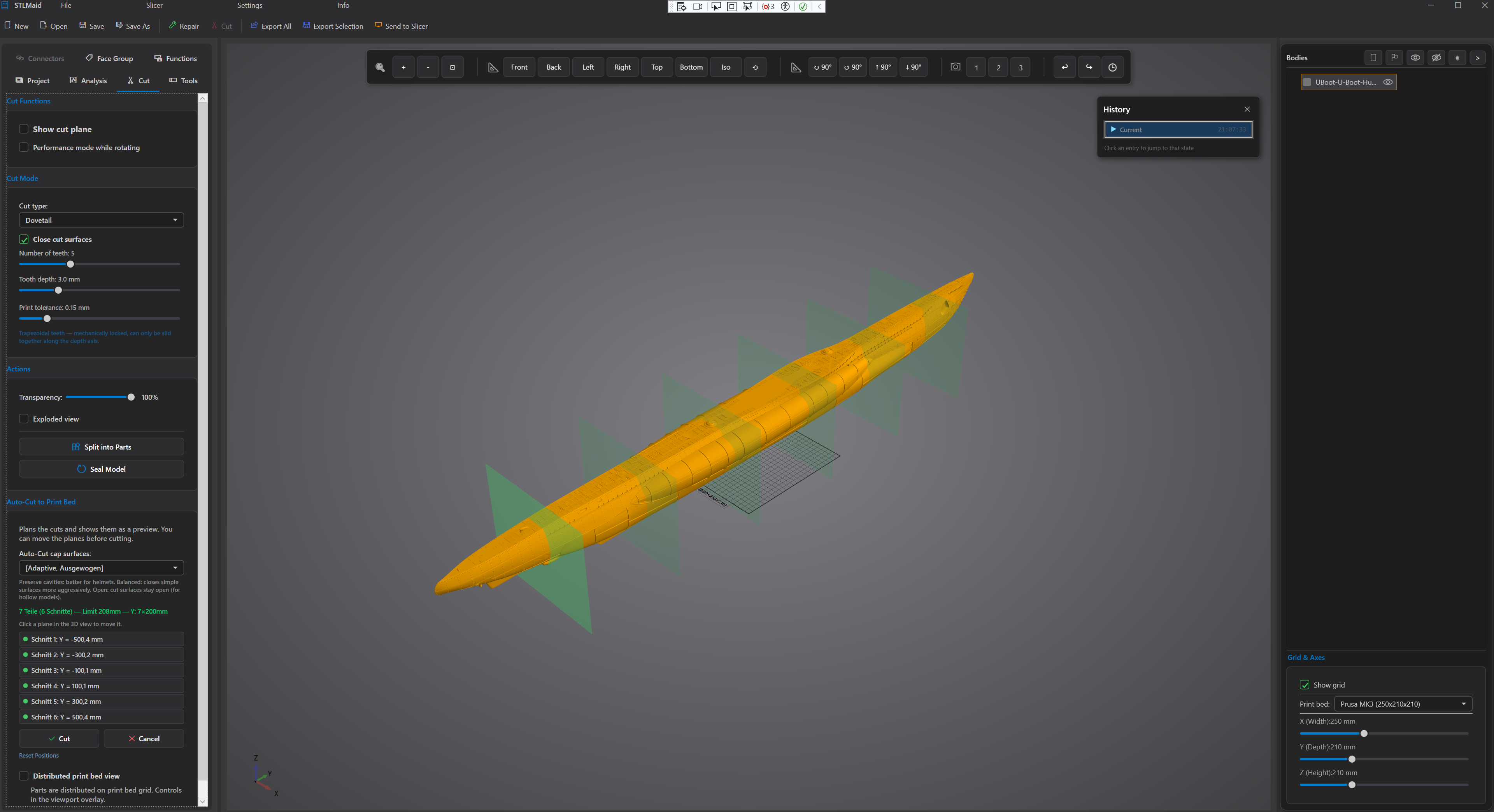

Modell zu groß? Auto-Cut zerlegt es entlang sinnvoller Ebenen, hält die Teile innerhalb deiner Druckbett-Maße und legt sie direkt im Druckbett-Layout ab. Profil-Typ aus dem vorherigen Abschnitt ist gleich integriert.

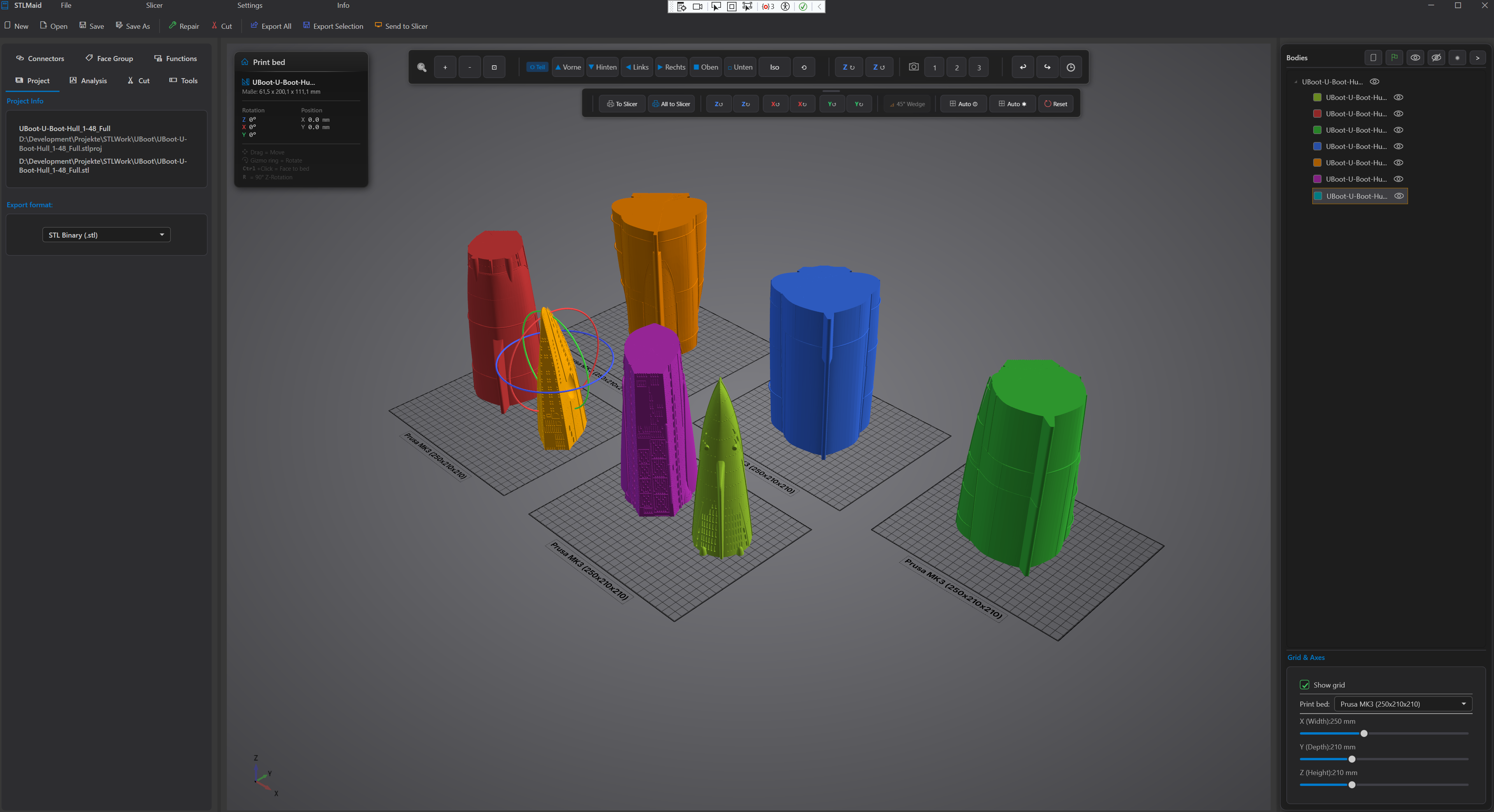

Anschließend lässt sich jedes Teil im Bett-Bearbeitungs-Modus einzeln drehen, neigen oder austauschen, bevor du direkt an deinen Slicer (Prusa, Orca, Bambu) exportierst.
